Flanšas

Tipas:Anglies plieno flanšas, legiruotojo plieno flanšas, nerūdijančio plieno flanšas
Diapazonas: 1/2"~36"
Standartas:A105 A182 F1 F11 F12 F22 F5 F9 A350 LF2 LF3 A182 F304 F316 F321 F347
Įvertinimas:ANSI / ASME B16.5, B 16.47 A ir B serijos, B16.48, BS4504, BS 10, EN-1092, DIN ir kt.
Klasė / slėgis:150#, 300#, 600#, 900#, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64 ir tt
Pakavimas:Standartinė eksporto pakuotė / urmu

Flanšas Deta

• Sumažinamas flanšas
  Produkto pavadinimas: Sumažinamas flanšas
  Techniniai parametrai: įgyvendinami pagal nacionalinius standartus
  Kokybės standartai: Pagaminta griežtai laikantis atitinkamų nacionalinių standartų.
  Produkto specifikacijos: DN15-DN2000
  Prekės pakuotė: medinė dėžutė ar kita
  Gaminio spalva: metalo spalva
  Produkto savybės: antikorozinis, atsparumas rūgštims ir šarmams, ilgas tarnavimo laikas ir tt, pagrįstas kainos skaičiavimas, lygus paviršius, atsparumas rūgštims ir šarmams, atsparumas aukštai temperatūrai, graži išvaizda, stipri tekstūra ir našumas.
  Gamybos procesas: profesionalus bendras kalimas, kalimo gamyba, vidutinių plokščių pjovimas, vidutinių plokščių valcavimas ir kt.
  Apdorojimo metodai: didelio tikslumo CNC tekinimo staklės, įprastų tekinimo staklių apdaila, argono lankinis suvirinimas ir kt.
  Nominalus slėgis sch5s, sch10s, sch20s, sch30s, sch40s ir kt.
  Gamybos standartai: nacionalinis standartas, Amerikos standartas, Rusijos standartas, Japonijos standartas ir kt.
  Medžiaga: 201, 304.316.316L.0Cr18Ni9.321.202 ir kt.
  Naudojimas: plačiai naudojamas vandens taupymo, elektros, elektrinėse, vamzdžių jungiamosiose detalėse, pramonėje, slėginiuose induose ir kt.
  Sujungimo būdas: flanšinė veržlė, varžto jungtis.
• Nerūdijančio plieno flanšas
  Produkto pavadinimas: Nerūdijančio plieno flanšas
  Specifikacijos: 1/2 colio -240″ (10-6000)
  Slėgio lygis: {{0}}.6 MPa ~ 32 MPa, 150Lb ~ 2500 Lb, PN0.25-PN42.0
  Medžiaga: 304, 304L, 321, 316, 316L, 310S ir kitos medžiagos
  Chemijos pramonės ministerijos standartai: HG5010-52-HG5028-58, HGJ44-91-HGJ65-91, HG20592-2009 (G20615-2009 (Calss series)
  Taikymo sritis: Katilų ir slėginių indų, naftos, chemijos pramonės, laivų statybos, farmacijos, metalurgijos, mašinų, maisto ir kitose pramonės šakose.
• Slėginio indo flanšas
  Produkto pavadinimas: Slėgio indo flanšas
  Specifikacijos: DN300 ~ 3000
  Produkto pastabos: Slėginių indų flanšų taikymo pramonės šakos: ŠVOK, elektra, pastato vandens tiekimas, slėginių indų priedai, slėginių vamzdžių priedai.
  Produkto kategorija: Flanšų serija
  Taikymo sritis: ŠVOK, elektra, pastatų vandens tiekimas, slėginių indų priedai, slėginių vamzdžių priedai.
  Taikymo techniniai parametrai
  Sandariklis Nominalus slėgis PN, MPa (bar) 0.6 1.0 1.6 2.5 4.0 6.4
  Įgaubtas ir išgaubtas paviršius (MFM) DN1300~3000 DN300~3000 DN400~2000 DN300~800
  Liežuvio ir griovelio paviršius (TG) DN1300~3000 DN300~3000 DN300~3000 DN300~800
  Visas plokštumas (FF) DN300 ~ 3000 DN300 ~ 3000 DN300 ~ 3000 DN300 ~ 800
• Plokščias suvirinimo flanšas
  Plokštieji suvirinimo flanšai apima plokščius suvirinimo flanšus ir kaklo plokščius suvirinimo flanšus.
  Plokštės suvirinimo flanšas (PL)
  Plokščias suvirinimo flanšas tinka plieninių vamzdžių jungtims, kurių vardinis slėgis ne didesnis kaip 2,5 MPa. Plokščiojo suvirinimo flanšo sandarinimo paviršius gali būti trijų tipų: lygaus, įgaubto ir išgaubto tipo bei liežuvėlio ir griovelio tipo. Lygus plokščias suvirinimo flanšas turi didžiausią naudojimo tūrį. Jis dažniausiai naudojamas, kai vidutinės sąlygos yra gana švelnios, pavyzdžiui, žemo slėgio neišgrynintas suslėgtas oras ir žemo slėgio cirkuliuojantis vanduo.
  Plokščias suvirinimo flanšas su kakleliu (SO)
  Plokščiu suvirinto flanšo su kakleliu kaklelio aukštis yra mažesnis, o tai pagerina flanšo standumą ir laikomąją galią. Palyginti su sandūrinio suvirinimo flanšais, suvirinimo darbo krūvis yra didelis, suvirinimo strypo suvartojimas yra didelis, jis negali atlaikyti aukštos temperatūros ir slėgio, pasikartojančių lenkimų ir temperatūros svyravimų, tačiau jį patogiau montuoti vietoje ir gali praleisti glostymo procesą. ir suvirinimo siūlės trynimas, todėl populiaresnis.
• Kaklo sandūrinis suvirinimas (WN)
  Sandarinio suvirinimo flanšai: Kaklo flanšo suvirinimo siūlės dažnai vadinamos „aukšto stebulės“ flanšais. Jo paskirtis – perduoti slėgį iš vamzdžio, taip sumažinant didelę įtempių koncentraciją flanšo pagrinde. Kaklo flanšo suvirinimas yra geriausio dizaino sandūrinis suvirinimas šiems flanšams dėl jiems būdingos konstrukcinės vertės. Tačiau kaina yra gana didelė dėl sudėtingo gaminio gamybos proceso.
  Srieginis (srieginis) flanšas: šis srieginis flanšas yra sujungtas su sriegiais. Tačiau gaminio centre yra sriegio dydžiai, atitinkantys vamzdį. Jo pagrindinis privalumas yra tai, kad jį galima surinkti be suvirinimo.
  Be to, yra stumdomi flanšai ir juosmens flanšai.
• Lizdo suvirinimo flanšas (SW)
  lizdo suvirinimo flanšas
  Lizdų suvirinimo flanšas
  Sandarinimo paviršiaus forma: pakeltas paviršius (RF), įgaubtas ir išgaubtas paviršius (MFM), liežuvio ir griovelio paviršius (TG), žiedo sujungimo paviršius (RJ)
  Medžiaga: Anglinis plienas: ASTM A105, 20#, Q235, 16Mn, ASTM A350 LF1, LF2 CL1/CL2, LF3 CL1/CL2, ASTM A694 F42, F46, F48, F50, F52, F56, F60, F7;
  Legiruotasis plienas: ASTM A182 F1, F5a, F9, F11, F12, F22, F91, A182F12, A182F11, 16MnR, Cr5Mo, 12Cr1MoV, 15CrMo, 12Cr2Mo1, A335P5CM2,5/Cr2,5/Cr. .
  Gamybos standartai: ANSI B16.5, GB/T9117.1-2000-GB/T9117.4-200 ir kt.

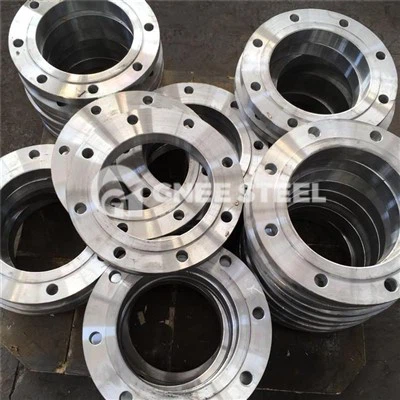

• Srieginis flanšas (TH)
  Nominalus srieginio flanšo skersmuo: DN8~DN100 Darbinis slėgis: 1,0~2,5 (MPa) Flanšo su sriegiu medžiaga: nerūdijantis plienas, anglinis plienas, legiruotasis plienas.
  Srieginių flanšų naudojimas: tinka pramoninių ir civilinių vamzdžių, pvz., priešgaisrinės apsaugos, dujų, karšto ir šalto vandens, oro kondicionavimo, oro slėgio vamzdžių, alyvos vamzdžių, prietaisų, hidraulinių vamzdžių ir kt., sriegių fiksavimui ir sandarinimui.
  Flanšo dangtis (BL)
  Flanšo dangtis, dar vadinamas akluoju flanšu, yra flanšas be skylės viduryje, naudojamas vamzdžių kamščiams sandarinti. Yra daug sandarinimo paviršių tipų, įskaitant plokščius paviršius, išgaubtus paviršius, įgaubtus ir išgaubtus paviršius, liežuvio ir griovelių paviršius bei žiedinius jungiamuosius paviršius.
  Sandarinimo paviršius: plokščias paviršius (FF), paaukštintas paviršius (RF), įgaubtas ir išgaubtas paviršius (MFM), liežuvio ir griovelio paviršius (TG), žiedo sujungimo paviršius (RJ)
  Gamybos medžiagos:
  Anglinis plienas: ASTM A105, 20#, Q235, 16Mn, ASTM A350 LF1, LF2 CL1/CL2, LF3 CL1/CL2, ASTM A694 F42, F46, F48, F50, F52, F56, F60, F65, F75;
  Nerūdijantis plienas: ASTM A182 F304, 304L, F316, 316L, 1Cr18Ni9Ti, 0Cr18Ni9Ti, 321, 18-8;
  Legiruotasis plienas: ASTM A182 F1, F5a, F9, F11, F12, F22, F91, A182F12, A182F11, 16MnR, Cr5Mo, 12Cr1MoV, 15CrMo, 12Cr2Mo1, A335P2/ St.
• Laisvas flanšas
  Sandarinio suvirinimo žiedas laisvas rankovės flanšas su kakleliu
  Atlaisvintas movos flanšas, suvirinimo žiedas laisvas rankovės kaklelio flanšas, sandūrinio suvirinimo žiedas laisvas įvorės plokštelės flanšas, plokščias suvirinimo žiedas laisvas rankovės plokštės flanšas, plokštės tipas apverstas laisvas rankovės flanšas. Be to, norint patenkinti užrakinimo poreikį po montavimo, kote yra skylių. Šios skylės gali neleisti varžtams atsilaisvinti juos vibruojant. Kai kuriuose flanšiniuose varžtuose yra ploni nesriegiuoti poliruoti strypai, kurie vadinami plono strypo flanšo varžtais. Šis flanšo varžtas yra palankus jungtims, kurios gali patirti kintamą jėgą. Ant plieninės konstrukcijos yra specialūs didelio stiprumo varžtai, galvutės bus didesnės, keisis ir dydžiai. Karštai cinkuotas apvalus plienas reaguoja su išlydytu metalu ir geležies matrica, kad susidarytų lydinio sluoksnis.
  Plokščias suvirinimo žiedas, laisvas įvorės flanšas (PJ/SE)
  Plokščias suvirinimo žiedas su laisva mova flanšas yra kilnojamas flanšo gabalas, kuris dažniausiai derinamas su vandens tiekimo ir drenažo priedais (dažniausiai ant kompensacinių siūlių). Gamintojui išėjus iš gamyklos, abiejuose kompensacinės jungties galuose yra flanšas, kuris tiesiogiai prijungiamas prie inžinerinės Vamzdžiai ir įranga sujungiami varžtais. Naudojant plokščią suvirinimo žiedą laisvas flanšas, paprastai siekiama taupyti medžiagą. Jo struktūra yra padalinta į dvi dalis. Vienas vamzdžio dalies galas yra prijungtas prie vamzdžio, o kitas galas pagamintas į flanšą. Flanšo dalis dedama ant flanšo. Flanšas pagamintas iš žemos kokybės medžiagų, o vamzdžio dalis pagaminta iš tos pačios medžiagos kaip ir vamzdis, kad būtų taupoma medžiaga.

Vamzdžio flanšas
